IPOE-171-95W
IP30, Industrial Single-Port 10/100/1000Mbps 802.3bt Ultra PoE Injector (95 Watts, PoH, Legacy mode support, PoE Usage LED, -40 to 75 C, 24V DC power boost)
- Applicazioni
- SPECIFICHE
- DOWNLOAD
Descrizione
Installazione dell’iniettore PoE 802.3bt
Grazie alla capacità retroattiva dello standard PoE IEEE 802.3at, l’iniettore IPOE-171-95W può connettersi direttamente con qualsiasi nodo terminale IEEE 802.3at, come telecamere IP speed dome PTZ (Pan, Tilt & Zoom), telefoni VoIP con touch-screen a colori e punti di accesso LAN wireless multicanale.

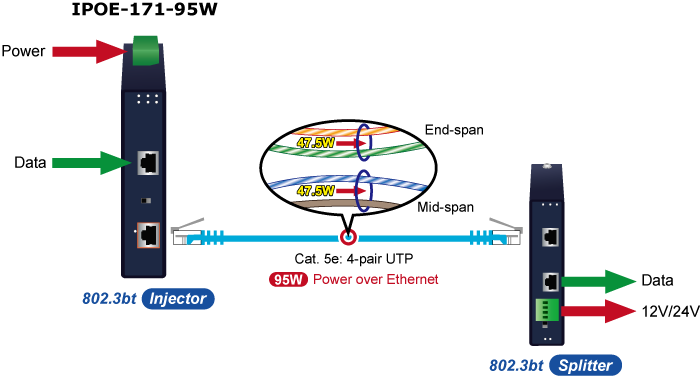

Installazione dell’iniettore IEEE 802.3bt PoE e dello splitter
Per luoghi in cui è difficile trovare una presa di accesso all’alimentazione, l’iniettore IPOE-171-95W e lo splitter IPOE-171S, utilizzati in coppia, rappresentano la maniera più facile per alimentare i dispositivi Ethernet che richiedono alimentazione elevata, come telecamere di rete PTZ, telecamere speed dome PTZ, telefoni VoIP con touch-screen a colori e punti di accesso LAN wireless multicanale installati in cima ad edifici o utilizzati in uffici o abitazioni.
Installazione estesa dell’iniettore IEEE 802.3bt e della rete PoE
Poiché il cavo da 100 metri non è abbastanza lungo per coprire l’ampia gamma di implementazioni di sorveglianza IP, per sfruttare i vantaggi della sorveglianza IP e anche della distribuzione di telecamere IP a lunga distanza, una soluzione veloce ed economica è rappresentata dall’uso dell’iniettore IPOE-171-95W con l’extender IPOE-E172. Nell’applicazione più semplice, il PoE Extender consente di installare una telecamera IP PoE fino a 200 metri di distanza dall’iniettore IPOE-171-95W.: il POE-171-95W fornisce l’alimentazione PoE nei primi 100 metri al PoE Extender tramite cavi UTP, quindi il PoE Extender inoltra i dati Ethernet e la potenza PoE rimanente alle telecamere PoE IP remote.
| Hardware Specifications | |
|---|---|
| Interface |
Input Port 1 x RJ45 STP Data InOutput Port 1 x RJ45 STP PoE (Data + Power) Out Input power terminal block |
| Network Cable | Twisted-pair cable up to 100 meters (328ft) 10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4-pair UTP Cat. 5, 5e, 6, 6A 1G/2.5G: 4-pair UTP Cat. 5e, 6, 6A 5G: 4-pair UTP Cat. 6, 6A |
| LED Indicators | System: Power 1 (Green), Power 2 (Green), Fault (Red) PoE Port: PoE-in-Use x 1 (Amber) PoE Usage: PoE Usage x 3 (Amber) |
| Data Rate | 10M/100M/1G/2.5G/5Gbps |
| ESD Protection | 6KV DC |
| Enclosure | Metal case |
| Dimensions (W x D x H) | 135 x 87.8 x 32 mm |
| Weight | 470g |
| Power Requirements | DC 12~48V, 5A max. |
| Unit Output Voltage | DC 54V |
| Power Consumption | 120 watts max. |
| No. of devices that can be powered | 1 |
| Installation | DIN-rail kit or wall-mount ear |
| Alarm | Provides one relay output for power failure Alarm Relay current carry ability: 1A @ DC 24V |
| Enclosure | IP30 slim type metal case |
| Power over Ethernet | |

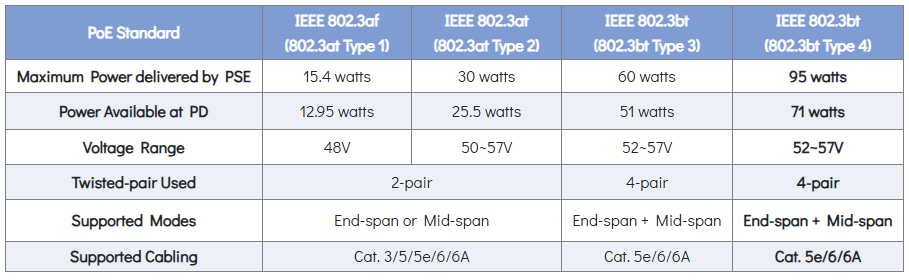

| PoE Standard | IEEE 802.3at/bt PSE |
| PoE Power Output Budget | DC 54V / 95-watt PoE via 4-pair DC 54V / 36-watt PoE via 2-pair |
| PoE Power Output |
DC 24V~48V input: Max. 89.5W@1m cable Max. 75W@100m cableDC 12V input: Max. 60W@1m cable Max. 52W@100m cable |
| PoE Power Supply Type | End-span + Mid-span |
| Power Pin Assignment | Pair 1 End-span: 1/2 (-), 3/6 (+) Pair 2 Mid-span: 4/5 (+), 7/8 (-) |
| PoE Mode | Standard mode Legacy and Force mode |
| Standards Conformance | |
| Standards Compliance | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3bt 4-pair Power over Ethernet IEEE 802.3at Power over Ethernet Plus |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Environment | |
| Operating Temperature | -40 ~ 75 degrees C |
| Storage Temperature | -40 ~ 85 degrees C |
| Operating Humidity | 5 ~ 90%, relative humidity, non-condensing |
| Storage Humidity | 5 ~ 90%, relative humidity, non-condensing |
| Standard Accessories | |
| Package Contents |
|
