IPOE-171-60W

IP30, Industrial Single-Port 10/100/1000Mbps 802.3bt Ultra PoE Injector (60 Watts, Legacy mode support, PoE Usage LED, -40 to 75 C)

Descrizione

Installazione dell’iniettore PoE 802.3bt

Grazie alla capacità retroattiva dello standard PoE IEEE 802.3af/at, l’iniettore IPOE-171-60W può connettersi direttamente con qualsiasi nodo terminale IEEE 802.3af/at, come telecamere speed dome PTZ (Pan, Tilt & Zoom), telefoni VoIP con touch-screen a colori e punti di accesso LAN wireless multicanale.





Installazione dell’iniettore e dello splitter PoE IEEE 802.3bt

Per luoghi in cui è difficile trovare una presa di alimentazione, l’iniettore IPOE-171-60W e lo splitter IPOE-171S, utilizzati in coppia, rappresentano la maniera più facile per alimentare i dispositivi Ethernet che richiedono molta potenza, come telecamere di rete PTZ, telecamere speed dome PTZ, telefoni VoIP con touch-screen a colori e punti di accesso LAN wireless multicanale installati in cima ad edifici o utilizzati in uffici o abitazioni.

Installazione estesa dell’iniettore IEEE 802.3bt e della rete PoE

Poiché il cavo da 100 metri non è abbastanza lungo per coprire l’ampia gamma di implementazioni di sorveglianza IP, per sfruttare i vantaggi di questo tipo di sorveglianza e anche della distribuzione di telecamere IP a lunga distanza, una soluzione veloce ed economica è rappresentata dall’uso dell’iniettore IPOE-171-60W con l’extender IPOE-E172. Nell’applicazione più semplice, il PoE Extender consente di installare una telecamera IP PoE fino a 200 metri di distanza dall’iniettore IPOE-171-60W.: l’iniettore fornisce l’alimentazione PoE nei primi 100 metri al PoE Extender tramite cavi UTP, quindi il PoE Extender inoltra i dati Ethernet e la potenza PoE rimanente alle telecamere IP PoE remote.



Hardware Specifications
Interface Input Port 1 x RJ45 STP
Data In
Interface Output Port 1 x RJ45 STP
PoE (Data + Power) Out
Interface Input power terminal block 1
Network Cable Twisted-pair cable up to 100 meters (328ft)
10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6
100BASE-TX: 4-pair UTP Cat. 5, 5e, 6
1000BASE-T: 4-pair UTP Cat. 5e, 6
LED Indicators System: Power 1 (Green), Power 2 (Green), Fault (Red)
PoE Port: PoE-in-Use x 1 (Amber)
PoE Usage: PoE Usage x 3 (Amber)
Data Rate 10/100/1000Mbps
Dimensions (W x D x H) 135 x 87.8 x 32 mm
Weight 430g
Power Requirements DC 48~56V, 2A max.
Unit Output Voltage DC 45~53V
Power Consumption 75 watts max.
No. of devices that can be powered 1
Installation DIN-rail kit or wall-mount ear
Alarm Provides one relay output for power failure
Alarm Relay current carry ability: 1A @ DC 24V
Enclosure IP30 slim-type metal case
Power over Ethernet

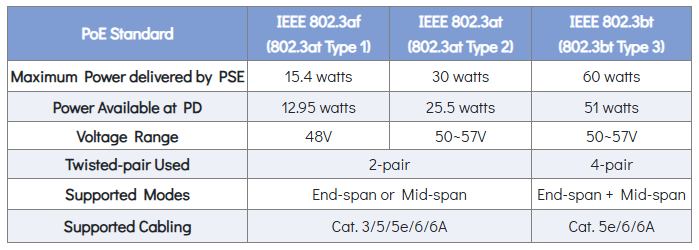

PoE Standard IEEE 802.3at/bt PSE
PoE Power Output Budget DC 50~53V / 60-watt PoE via 4-pair
PoE Power Output Max. 60W@1m cable
Max. 51W@100m cable
PoE Power Supply Type End-span + Mid-span
Power Pin Assignment Pair 1 End-span: 1/2 (-), 3/6 (+)
Pair 2 Mid-span: 4/5 (+), 7/8 (-)
PoE mode Standard: To provide power to the PD device that follows the IEEE 802.3af/at/bt standard.
Legacy: To provide power to the PD device that does not fully follow the IEEE 802.3af/at/bt standard. Besides, the Legacy mode supports PoH and Ultra PoE.
Standards Conformance
Standards Compliance IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3bt 4-pair Power over Ethernet Type 3
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3af Power over Ethernet
Regulatory Compliance FCC Part 15 Class A, CE
Environment
Operating Temperature -40 ~ 75 degrees C
Storage Temperature -40 ~ 85 degrees C
Operating Humidity 5 ~ 90%, relative humidity, non-condensing
Storage Humidity 5 ~ 90%, relative humidity, non-condensing
Standard Accessories
Package Contents IPOE-171-60W
User’s manual
Wall-mount kit
Dust cap
