Descrizione
Modello sottile con maggiore praticità e praticità
Lo switch Fast Ethernet industriale PLANET ISW-501T a 5 porte 10/100 TX è progettato appositamente per applicazioni industriali, con 5 porte 10/100 Mbps con negoziazione automatica, un case robusto ma compatto con grado di protezione IP30 e un versatile sistema di alimentazione ridondante (12~48 V CC o 24 V CA). L’ISW-501T funziona in modo efficiente in ambienti difficili, con un intervallo di temperatura di esercizio da -40 a 75 gradi Celsius.
In risposta alla crescente domanda di infrastrutture IIoT (Industrial Internet of Things), l’ISW-501T è progettato per una facile implementazione di reti industriali grazie alla sua funzionalità Plug and Play. Inoltre, garantisce una trasmissione veloce e stabile di dati e alimentazione. L’ISW-501T supporta anche il pass-through del traffico PROFINET con QoS, rendendolo la scelta ideale per l’integrazione con i sistemi di automazione industriale e per migliorare la comunicazione tra i dispositivi in ambiente di fabbrica.

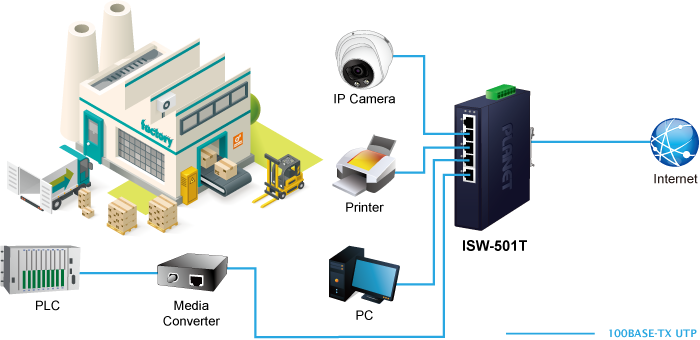

Switch industriale per raccolta e inoltro dati
Lo chassis in metallo, con grado di protezione IP30, è progettato in particolare per industrie pesanti, come fabbriche, porti, magazzini ecc. Se installato in queste sedi, è in grado di migliorarne le prestazioni lavorative trasferendo rapidamente i dati in entrata e in uscita.
| Hardware Specifications | |
|---|---|
| 10/100BASE-TX Auto MDI/MDIX Ports | 5 |
| LED Indicators | 3 x LED for System and Power: ■ Green: DC Power 1 ■ Green: DC Power 2 ■ Green: Power Fault1 x LED for each Copper Port ■ Green: 10/100 LNK/ACT |
| Enclosure | IP30-rated metal case |
| Dimensions (W x D x H) | 135 x 87 x 32 mm |
| Weight | 400g |
| ESD Protection | 6KV DC |
| EFT Protection | 6KV DC |
| Power Requirements | 12~48V DC, redundant power with polarity reverse protection function, 24V AC power support |
| Power Consumption/Dissipation | 1.6 watts/5.4BTU |
| Installation | DIN rail kit and wall-mount ear |
| Alarm | Provides one relay output for power failure Alarm relay current carry ability: 3A @ DC 30V |
| Connector | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 |
| Switch Specifications | |
| Switch Processing Scheme | Store-and-Forward |
| Address Table | 1K |
| Buffer Memory | Embedded 448K bits packet buffer |
| Flow Control | Back pressure for half duplex, IEEE 802.3x pause frame for full duplex |
| Switch Fabric | 1Gbps |
| Throughput (packet per second) | 0.74Mpps |
| Network Cables | 10BASE-T: 2-pair UTP Cat. 3, 4, 5, up to 100 meters 100BASE-TX: 2-pair UTP Cat. 5, 5e up to 100 meters |
| Standards Conformance | |
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3x Full Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet |
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
| Humidity | Operating: 5% to 95%, Storage: 5% to 95% (non-condensing) |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (shock-proof) IEC60068-2-6 (vibration-proof) |
