Descrizione
Dimensioni compatte per maggiore praticità e praticità
Lo switch Ethernet compatto industriale PLANET ISW-500T a 5 porte 10/100 Mbps è progettato specificamente per applicazioni industriali, con 5 porte 10/100 Mbps con negoziazione automatica, un case robusto ma compatto con grado di protezione IP30 e un versatile sistema di alimentazione ridondante (12~48 V CC o 24 V CA). L’ISW-500T funziona in modo efficiente in ambienti difficili, con un intervallo di temperatura di esercizio da -40 a 75 gradi Celsius.

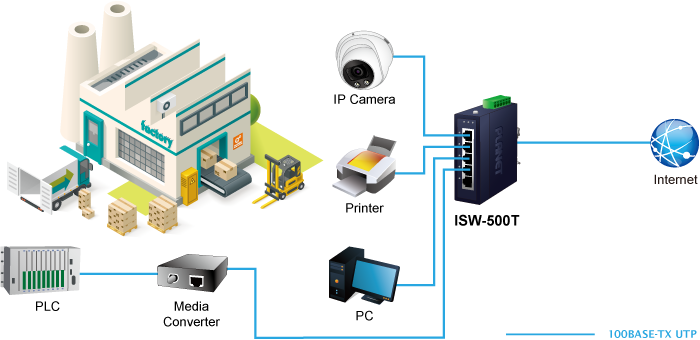

In risposta alla crescente domanda di infrastrutture IIoT (Industrial Internet of Things), l’ISW-500T è progettato per una facile implementazione di reti industriali grazie alla sua funzionalità Plug and Play. Inoltre, garantisce una trasmissione veloce e stabile di dati e alimentazione. L’ISW-500T supporta anche il pass-through del traffico PROFINET con QoS, rendendolo la scelta ideale per l’integrazione con i sistemi di automazione industriale e per migliorare la comunicazione tra i dispositivi in un ambiente di fabbrica.
Doppio ingresso di alimentazione per un sistema di rete ad alta disponibilità

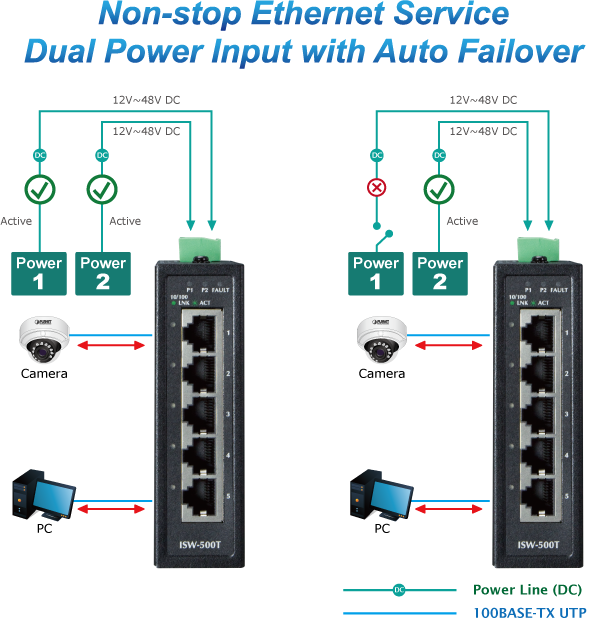

ISW-500T è dotato di un potente sistema a doppio ingresso di alimentazione con un ampio intervallo di tensione (12 V~48 V CC o 24 V CA), integrato nella rete di automazione del cliente per migliorare l’affidabilità e il tempo di attività del sistema. Nell’esempio seguente, in caso di guasto dell’alimentatore 1, la funzione di failover hardware verrà attivata automaticamente per continuare ad alimentare l’ISW-500T tramite l’alimentatore 2, alternativamente, senza alcuna interruzione del funzionamento.
Progettato per l’industria pesante
Il case metallico con grado di protezione IP30 dell’ISW-500T è specificamente progettato per l’industria pesante, come fabbriche, porti, magazzini e altro ancora. Installato in queste strutture, può migliorare le prestazioni operative trasferendo rapidamente i dati in entrata e in uscita.
| Hardware Specifications | |
|---|---|
| Copper Ports | 5 10/100BASE-TX RJ45 auto-MDI/MDI-X ports |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 1Gbps (non-blocking) |
| Throughput (packet per second) | 0.74Mpps@ 64 bytes |
| Address Table | 1K entries, automatic source address learning and aging |
| Shared Data Buffer | 448K bits |
| Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
| ESD Protection | 6KV DC |
| Enclosure | IP30 metal case |
| Installation | DIN rail kit and wall-mount kit |
| Connector | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 |
| Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| LED Indicator | System: Power 1 (Green) Power 2 (Green) Fault Alarm ( Red ) Per 10/100TX RJ45 Ports: 10/100 LNK/ACT (Green) |
| Dimensions (W x D x H) | 70 x 104 x 30 mm |
| Weight | 255g |
| Power Requirements | Dual 12~48V DC, 24V AC |
| Power Consumption | Max. 1.1 watts/3.77BTU (Power on without any connection) Max. 2 watts/6.86BTU (Ethernet full loading) |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3x flow control and back pressure IEEE 802.1p Class of Service IEEE 802.1X Port Authentication Network Control IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Environment | |
| Operating Temperature | -40 ~ 75 degrees C |
| Storage Temperature | -40 ~ 85 degrees C |
| Humidity | 5 ~ 95% (non-condensing) |
