Descrizione

Switch gestito IEEE 802.3bt PoE++ con commutazione L2/L4 avanzata e sicurezza

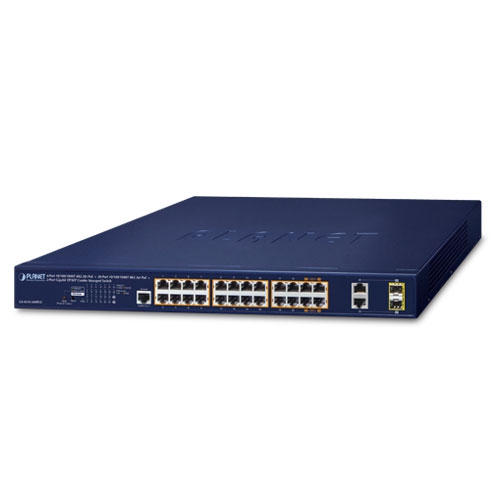

PLANET GS-4210-24HP2C è uno switch gestito PoE++ 1U Gigabit IEEE 802.3bt PoE++ a costi ottimizzati con funzioni PoE intelligenti PLANET per migliorare la disponibilità delle applicazioni aziendali critiche. Fornisce gestione dual stack IPv6/IPv4 e motore di commutazione Gigabit L2/L4 integrato insieme a 4 porte 10/100/1000BASE-T con PoE++ 802.3bt da 95 watt, 20 porte 10/100/1000BASE-T da 30 watt 802.3at PoE+ e 2 porte combinate Gigabit TP/SFP aggiuntive. Con un budget energetico totale fino a 515 watt per diversi tipi di applicazioni PoE, il GS-4210-24HP2C fornisce una soluzione di rete PoE++ 802.3bt rapida, sicura ed economica per piccole imprese e imprese.

Soluzione di rete per la sicurezza informatica per ridurre al minimo i rischi per la sicurezza

La funzionalità di sicurezza informatica inclusa per proteggere la gestione degli switch in una rete mission-critical non richiede praticamente alcuno sforzo e nessun costo per l’installazione. Entrambi i protocolli SSHv2 e TLSv1.2 vengono utilizzati per fornire una forte protezione contro le minacce avanzate. L’amministratore di rete può ora costruire reti aziendali altamente sicure con molto meno tempo e impegno rispetto a prima.

Anello ridondante, ripristino rapido per applicazioni di rete critiche

Il GS-4210-24HP2C supporta la tecnologia ad anello ridondante e presenta una capacità di ripristino automatico forte e rapida per prevenire interruzioni e intrusioni esterne. Incorpora la tecnologia avanzata ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), Spanning Tree Protocol (802.1s MSTP) nella rete del cliente per migliorare l’affidabilità del sistema e il tempo di attività in vari ambienti.

Soluzioni IEEE 802.3bt PoE++

Il GS-4210-24HP2C supporta lo standard 802.3bt, fornendo fino a 95 watt per porta 802.3bt per maggiori requisiti dei dispositivi. Può offrire più applicazioni PoE, come:

• Telecamere speed dome PTZ PoE
• Qualsiasi dispositivo di rete che necessita di una maggiore potenza PoE per funzionare normalmente
• Thin client
• PC touch AIO (tutto in uno).
• Display per segnaletica digitale remota

Funzioni PoE esclusive integrate per la gestione dei dispositivi alimentati

Essendo gli switch PoE gestiti per sorveglianza, reti wireless e VoIP, il GS-4210-24HP2C presenta le seguenti speciali funzioni di gestione PoE:

• Controllo vivo della polizia
• Riciclo energetico programmato
• Programma PoE
• Monitoraggio dell’utilizzo del PoE
• Estensione PoE

Controllo vivo del dispositivo alimentato intelligente

Il GS-4210-24HP2C può essere configurato per monitorare lo stato del PD (dispositivo alimentato) collegato in tempo reale tramite l’azione ping. Una volta che il PD smette di funzionare e rispondere, il GS-4210-24HP2C riprenderà l’alimentazione della porta PoE e riporterà il PD al funzionamento. Migliorerà notevolmente l’affidabilità della rete attraverso la porta PoE reimpostando la fonte di alimentazione del PD e riducendo il carico di gestione dell’amministratore.



Riciclo energetico programmato

Il GS-4210-24HP2C consente il riavvio di ciascuna telecamera IP PoE o punto di accesso wireless PoE collegato a un orario specifico ogni settimana. Pertanto, ridurrà la possibilità di crash della telecamera IP o dell’AP derivante dall’overflow del buffer.

Programma PoE per il risparmio energetico

Secondo la tendenza del risparmio energetico in tutto il mondo e del contributo alla protezione ambientale, il GS-4210-24HP2C può controllare efficacemente l’alimentazione oltre alla sua capacità di fornire una potenza elevata in watt. La funzione “Pianificazione PoE” consente di abilitare o disabilitare l’alimentazione PoE per ciascuna porta PoE durante intervalli di tempo specificati ed è una funzione potente per aiutare le PMI o le aziende a risparmiare energia e denaro. Inoltre, aumenta la sicurezza spegnendo i PD che non dovrebbero essere utilizzati durante gli orari non lavorativi.

Monitoraggio dell’utilizzo di PoE

Tramite il grafico del consumo energetico nell’interfaccia di gestione web, il GS-4210-24HP2C consente all’amministratore di monitorare lo stato del consumo energetico dei PD collegati in tempo reale. Pertanto, migliora notevolmente l’efficienza gestionale delle strutture.

Estensione della distanza di trasmissione dati tramite alimentazione PoE+ ed Ethernet

Nella modalità operativa “Estensione”, GS-4210-24HP2C funziona per porta con funzionamento duplex a 10 Mbps ma può supportare un’uscita di potenza PoE da 23 o 85 watt corrispondentemente su una distanza fino a 250 metri superando il limite di 100 m su cavo Ethernet UTP. Con questa nuovissima funzionalità, il GS-4210-24HP2C fornisce una soluzione aggiuntiva per l’estensione della distanza 802.3af/at PoE, risparmiando così sui costi di installazione del cavo Ethernet.

Design della ventola intelligente e rispettoso dell’ambiente per un funzionamento silenzioso

Il GS-4210-24HP2C presenta un alloggiamento in metallo, un design a bassa rumorosità e un efficace sistema di ventilazione. Supporta la tecnologia della ventola intelligente che controlla automaticamente la velocità della ventola integrata per ridurre il rumore e mantenere la temperatura dello switch PoE per una capacità di uscita di potenza ottimale. Il GS-4210-24HP2C è in grado di funzionare in modo affidabile, stabile e silenzioso in qualsiasi ambiente senza comprometterne le prestazioni.



Gestione doppio stack IPv6/IPv4

Supportando sia i protocolli IPv6 che IPv4, il GS-4210-24HP2C aiuta le PMI a entrare nell’era IPv6 con il minimo investimento poiché le sue strutture di rete non necessitano di essere sostituite o revisionate se viene configurata la rete edge FTTx IPv6.

Robuste funzionalità di livello 2

Il GS-4210-24HP2C può essere programmato per funzioni avanzate di gestione dello switch come aggregazione dinamica dei collegamenti delle porte, VLAN 802.1Q e VLAN Q-in-Q, Multiple Spanning Tree Protocol (MSTP), protezione loop e BPDU, snooping IGMP e MLD curiosare. Tramite l’aggregazione dei collegamenti, GS-4210-24HP2C consente il funzionamento di un trunk ad alta velocità da combinare con più porte e supporta anche il failover. Inoltre, il Link Layer Discovery Protocol (LLDP) è il protocollo Layer 2 incluso per aiutare a scoprire informazioni di base sui dispositivi vicini nel dominio di trasmissione locale

Controllo efficiente del traffico

Il GS-4210-24HP2C è dotato di robuste funzionalità QoS e di una potente gestione del traffico per migliorare i servizi per soluzioni dati, voce e video di livello aziendale. La funzionalità include il controllo storm broadcast/multicast, il controllo della larghezza di banda per porta, la priorità QoS IP DSCP e il commenting. Garantisce le migliori prestazioni per la trasmissione VoIP e di flussi video e consente alle aziende di sfruttare appieno le limitate risorse di rete.

Sicurezza potente

Il GS-4210-24HP2C offre un elenco completo di controllo degli accessi da livello 2 a livello 4 (ACL) per garantire la sicurezza all’edge. Può essere utilizzato per limitare l’accesso alla rete negando i pacchetti in base all’indirizzo IP di origine e destinazione, alle porte TCP/UDP o alle tipiche applicazioni di rete definite. Il suo meccanismo di protezione comprende anche l’autenticazione utente basata su porta 802.1x. Con la funzione VLAN privata, è possibile impedire la comunicazione tra le porte edge per garantire la privacy dell’utente.

Protezione avanzata della rete IP

Il GS-4210-24HP2C fornisce inoltre funzioni DHCP Snooping, IP Source Guard e Dynamic ARP Inspection per impedire attacchi di snooping IP e scartare pacchetti ARP con indirizzo MAC non valido. L’amministratore di rete può ora creare reti aziendali altamente sicure con molto meno tempo e impegno rispetto a prima.

Gestione efficiente

Per una gestione efficiente, il GS-4210-24HP2C è dotato di interfacce di gestione della riga di comando, Web e SNMP.

• Grazie all’interfaccia di gestione integrata basata sul Web, GS-4210-24HP2C offre una funzionalità di gestione e configurazione indipendente dalla piattaforma e facile da usare.
• Per la gestione basata su testo, è possibile accedervi tramite Telnet e la porta della console.
• Supportando il protocollo SNMP standard, lo switch può essere gestito tramite qualsiasi software di gestione basato su SNMP.

Soluzione di rete PoE ibrida 802.3bt PoE++ da 90 W e PoE+ ibrida 802.3at da 30 W

PLANET GS-4210-24HP2C può facilmente creare una soluzione di rete PoE++ 802.3bt sul sistema di sicurezza informatica per le aziende. Ad esempio, può funzionare con il sistema POS e il thin client per garantire una protezione di sicurezza completa per le aziende di oggi. Lo splitter GS-4210-24HP2C e 802.3bt PoE++ – POE-173S, funziona in coppia per fornire il modo più semplice per alimentare i dispositivi non PoE come laptop, thin client, sistema POS, PTZ (pan, tilt e zoom) Telecamere IP e altri dispositivi di rete a distanza fino a 100 metri.



Protocollo Spanning Tree multiplo con PoE Soluzione IP Office per PMI e gruppi di lavoro

Il GS-4210-24HP2C è dotato di una capacità di ripristino automatico potente e rapida per prevenire interruzioni e intrusioni esterne. Incorpora il protocollo Multiple Spanning Tree (802.1s MSTP) nella rete di automazione del cliente per migliorare l’affidabilità e il tempo di attività del sistema. Applicando lo standard IEEE 802.3af/at/bt, il GS-4210-24HP2C può connettersi direttamente con qualsiasi nodo finale IEEE 802.3at/bt come le telecamere speed dome. Il GS-4210-24HP2C può facilmente aiutare le aziende con l’infrastruttura di rete disponibile a costruire AP wireless, telecamere IP e sistemi VoIP in cui l’alimentazione può essere controllata centralmente.



Hardware Specifications
Copper Ports	26 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X port
SFP Slots	2 x 100/1000BASE-X SFP interface shared with port-25 to port-26 Supports 100/1000Mbps dual mode and DDM
PoE Injector Port	20 ports with 802.3at PoE+ injector function with port-1 to port-20 4 ports with 802.3bt PoE++ injector function with port-21 to port-24
Switch Architecture	Store-and-Forward
Switch Fabric	52Gbps/non-blocking
Switch Throughput@64Bytes	38.69Mpps
Address Table	8K entries
Shared Data Buffer	4.1 megabits
Flow Control	IEEE 802.3x pause frame for full duplex Back pressure for half duplex
Jumbo Frame	10K bytes
Reset Button	< 5 sec: System reboot > 5 sec: Factory default
LED Indicators	PWR, LNK/ACT, PoE-in-Use, LED Mode
Power Requirements	100~240V AC, 50/60Hz, auto-sensing
Dimensions (W x D x H)	440 x 330 x 44 mm, 1U height
ESD Protection	Contact Discharge 6KV DC Air Discharge 8KV DC
Enclosure	Metal
Weight	4410g
Power Consumption/Dissipation	590 watts (max.)/2013.2 BTU
Fan	2 x smart fan Supports fanless mode
Power over Ethernet
PoE Standard	IEEE 802.3af/at PoE+ PSE (Port 1-20) IEEE 802.3bt PoE++PSE (Port 21-24)
PoE Power Supply Type	End-span/Mid-span (Port 1-20) 802.3bt/UPoE/Legacy (Port 21-24)
PoE Power Output	Port 1-20: Per PoE+ port 54V DC, max. 36 watts Port 21-24  802.3bt mode, maximum 90 watts  UPoE mode, maximum 95 watts  Force-mode, maximum 60 watts  End-span mode: maximum 36 watts  Mid-span mode: maximum 36 watts
Power Pin Assignment	End-span: 1/2 (-), 3/6 (+) Mid-span: 4/5 (+), 7/8 (-) 802.3bt/UPoE: 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-)
PoE Power Budget	515 watts with standard mode 180 watts with fanless mode
PoE Ability PD @ 12.5 watts	24 units with standard mode 14 units with fanless mode
PoE Ability PD @ 25 watts	17 units with standard mode 7 units with fanless mode
PoE Ability PD @ 51 watts	4 units with standard mode 3 units with fanless mode
PoE Ability PD @ 71 watts	4 units with standard mode 2 units with fanless mode
PoE Management Functions
Active PoE Device Detection	Yes
PoE Power Recycle	Yes, daily or predefined schedule
PoE Schedule	4 schedule profiles
PoE Extend Mode	Yes, max. up to 250 meters
PoE Port Management	 Port Enable/Disable/Schedule  PoE mode control  802.3bt  UPoE  802.3at End-span  802.3at Mid-span  Force mode  Port Priority
Layer 2 Functions
Port Mirroring	TX/RX/both Many-to-1 monitor Up to 4 sessions
VLAN	802.1Q tagged-based VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs 802.1ad Q-in-Q tunneling Voice VLAN Protocol VLAN Private VLAN (Protected port) GVRP
Link Aggregation	IEEE 802.3ad LACP and static trunk Supports 2 groups of 2-port trunk
Spanning Tree Protocol	IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) STP BPDU Guard, BPDU Filtering and BPDU Forwarding
IGMP Snooping	IGMP (v2/v3) snooping IGMP querier Up to 256 multicast groups
MLD Snooping	MLD (v1/v2) snooping, up to 256 multicast groups
Access Control List	IPv4/IPv6 IP-based ACL/MAC-based ACL
QoS	8 mapping IDs to 8 level priority queues – Port number – 802.1p priority – 802.1Q VLAN tag – DSCP field in IP packet Traffic classification based, strict priority and WRR
Security	IEEE 802.1X port-based authentication Built-in RADIUS client to cooperate with RADIUS server RADIUS/TACACS+ user access authentication IP-MAC port binding MAC filtering Static MAC address DHCP Snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard
Management Functions
Basic Management Interfaces	Web browser; Telnet; SNMP v1, v2c
Secure Management Interfaces	SSHv2, TLS v1.2, SNMP v3
System Management	Firmware upgrade by HTTP/TFTP protocol through Ethernet network Remote/Local Syslog System log LLDP protocol SNTP PLANET Smart Discovery Utility PLANET UNI-NMS central management software
SNMP MIBs	RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (v2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE, LVD
Standards Compliance	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az Energy Efficient Ethernet (EEE) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2
Environment
Operating Temperature	0~40 degrees C (Fanless mode enabled) 0~50 degrees C (Default)
Storage Temperature	-20 ~ 70 degrees C
Humidity	5 ~ 95% (non-condensing)
Standard Accessories
Packet Contents	Managed Switch x 1 QIG x 1 RS232 to RJ45 Console Cable x 1 Rubber Feet x 4 Rack-mounting Package x 1 Power Cord x 1 SFP Dust Caps x 2
