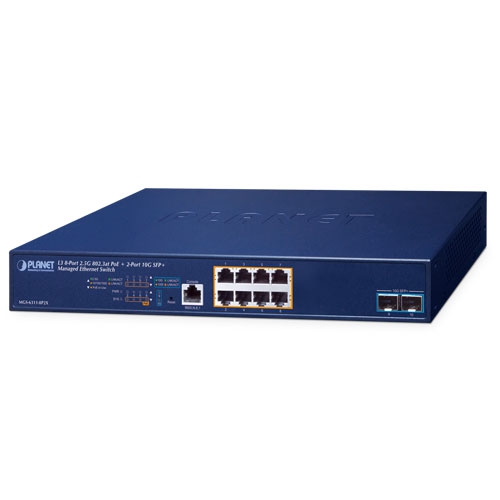

MGS-6311-8P2X
L3 8-Port 2.5GBASE-T 802.3at PoE + 2-Port 10GBASE-X SFP+ Managed Ethernet Switch
- Applicazioni
- SPECIFICHE
- DOWNLOAD
Descrizione
Switch Ethernet multigigabit gestito perfetto con commutazione L3/L2 e sicurezza
PLANET MGS-6311-8P2X è un nuovissimo switch multigigabit gestito Layer 3 che fornisce dati a 2,5 Gbps su cavi UTP, progettato per soddisfare le esigenze di apparecchiature di rete che richiedono elevata larghezza di banda, come AP wireless Wi-Fi 6 802.11ax, NAS, workstation e dispositivi con interfacce 2.5GBASE-T. È dotato di 8 porte in rame 10/100/1000/2500BASE-T che supportano la funzione di iniettore PoE+ 802.3at, un budget di potenza PoE totale fino a 150 watt e 2 porte in fibra SFP+ 1G/10GBASE-X aggiuntive, progettate in modo flessibile per estendere la distanza di connessione.
MGS-6311-8P2X offre prestazioni ad alta densità, routing statico Layer 3, RIP (Routing Information Protocol) e OSPF (Open Shortest Path First). Grazie alle interfacce a 10 Gbps, è in grado di gestire grandi quantità di dati in una topologia sicura, collegandosi a un backbone aziendale o a server ad alta capacità. Le potenti funzionalità di sicurezza di rete consentono a MGS-6311-8P2X di eseguire un efficace controllo del traffico dati per applicazioni VoIP, streaming video e multicast per ISP e aziende.

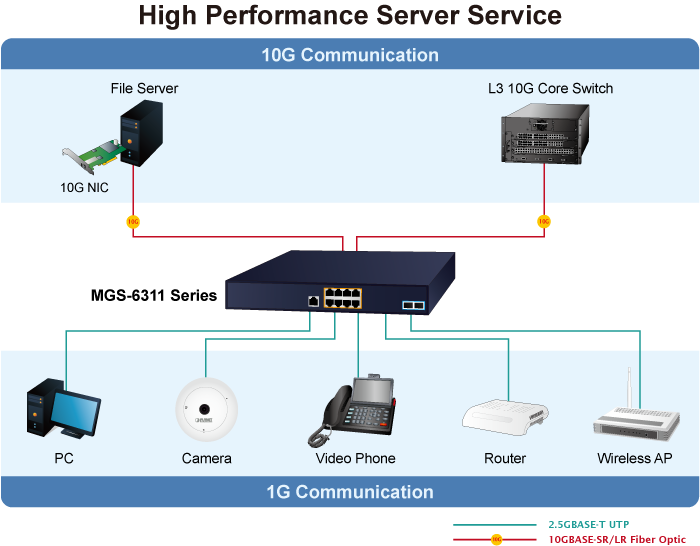

Ottima soluzione per la sicurezza aziendale e lo switch QoS
MGS-6311-8P2X offre una struttura switch non bloccante a 80 Gigabit al secondo, consentendo di fornire facilmente una rete Ethernet locale ad alta larghezza di banda da 10 Gbps per la dorsale del vostro dipartimento. Grazie alle due porte SFP+ integrate, MGS-6311-8P2X fornisce l’uplink alla rete dorsale tramite i moduli SFP+ LR/SR Ethernet 10G. Migliora ulteriormente l’efficienza della rete e protegge i client di rete offrendo funzionalità di sicurezza e QoS.
Supporto al routing di Livello 3
MGS-6311-8P2X consente all’amministratore di aumentare l’efficienza della rete configurando manualmente il routing statico di Livello 3 e automaticamente le impostazioni RIP (Routing Information Protocol) o OSPF (Open Shortest Path First).
Il protocollo RIP può utilizzare il numero di hop come metrica di routing e prevenire loop di routing implementando un limite al numero di hop consentiti in un percorso dalla sorgente alla destinazione.
OSPF è un protocollo di routing dinamico interno per sistemi autonomi basato sullo stato dei collegamenti. Il protocollo crea un database per lo stato dei collegamenti scambiando gli stati dei collegamenti tra gli switch di Livello 3 e quindi utilizza l’algoritmo Shortest Path First per generare una tabella di routing basata su tale database.

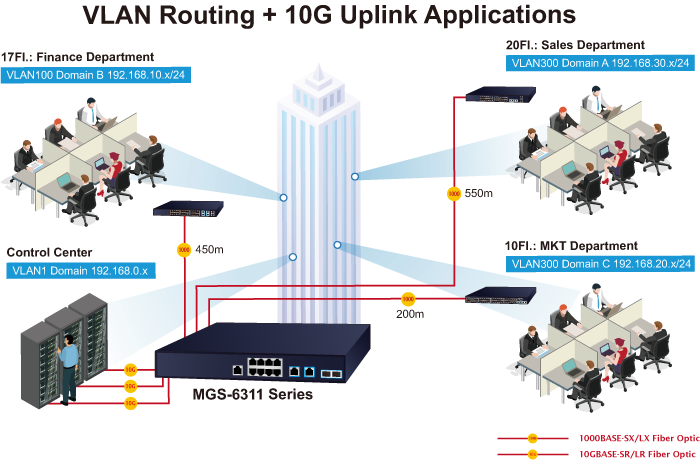

Routing VLAN Layer 3
Grazie ai robusti protocolli di routing del traffico Layer 3 integrati, l’MGS-6311-8P2X garantisce un routing affidabile tra VLAN e segmenti di rete. I protocolli di routing possono essere applicati tramite l’interfaccia VLAN. L’MGS-6311-8P2X è sicuramente una soluzione conveniente e ideale per le aziende.
| Hardware Specifications | |
|---|---|
| Copper Ports | 8 10/100/1000/2500BASE-T RJ45 copper ports (ports 1 to 8) |
| PoE Injector Port | 8 ports with 802.3af/802.3at PoE+ injector function (ports 1 to 8) |
| 10G SFP+ Ports | 2 10GBASE-SR/LR SFP+ interfaces (ports 9 to 10) Backward compatible with 1000BASE-SX/LX/BX SFP transceiver |
| Console Port | 1 x RJ45-to-RS232 serial port (9600, 8, N, 1) |
| CPU | MIPS 800MHz |
| RAM | 512Mbytes |
| Flash Memory | 32Mbytes |
| ESD Protection | Contact ±6KV , Air ±8KV |
| Surge Protection | Differential mode ±2KV , Common mode ±4KV |
| Dimensions (W x D x H) | 330 x 230 x 43.6 mm, 1U height |
| Weight | 2172g |
| Power Consumption | 10.7 watts / 36.4BTU (System) 174 watts/ 593.3 BTU (System+PoE) |
| Power Requirements- AC | AC 100~240V, 50/60Hz |
| Fan | 1 |
| LED |
System: PWR (Green), SYS (Green) Ports: Per 10GBASE-X SFP Ports: |
| Switching Specifications | |
| Switch Architecture | Store-and-forward |
| Switch Fabric | 80Gbps/non-blocking |
| Switch Throughput | 59.52Mpps |
| Address Table | 16K MAC address table with auto learning function |
| ARP Table | 8K |
| Routing Table | 6K |
| IP Interface | 1024 |
| ACL Table | 4K |
| Shared Data Buffer | 12MB |
| Multicast Table | 1K |
| Jumbo Frame | 12KBytes |
| Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| Power over Ethernet Specifications | |
| PoE Standard | IEEE 802.3at PoE+ PSE |
| PoE Power Supply Type | End-span |
| PoE Power Output | 32W(max.) |
| Power Pin Assignment | 1/2(-), 3/6(+) |
| PoE Power Budget | 150 watts (max.) |
| IPv4 Layer 3 Functions | |
| IP Routing Protocol | Static route RIPv1/v2 OSPFv2 |
| Layer 3 Protocol | ARP ARP Proxy IGMP Proxy |
| IPv6 Layer 3 Functions | |
| Other | ICMPv6,ND,DNSv6 |
| Layer 2 Functions | |
| Port Configuration | Port disable/enable Flow control disable/enable Bandwidth control on each port Port loopback detect |
| Port Status | Display each port’s speed duplex mode, link status, flow control status and auto negotiation status |
| VLAN | 802.1Q tagged VLAN, up to 4K VLAN groups 802.1ad Q-in-Q (VLAN stacking) GVRP for VLAN management Private VLAN Edge (PVE) supported Protocol-based VLAN MAC-based VLAN IP subnet VLAN |
| Bandwidth Control | TX/RX/Both |
| Link Aggregation | IEEE 802.3ad LACP/static trunk Supports 64 groups with 8 ports per trunk group |
| QoS | 8 priority queues on all switch ports Supports strict priority and Weighted Round Robin (WRR) CoS policies Traffic classification: IEEE 802.1p CoS/ToS IPv4/IPv6 DSCP Port-based WRR |
| Multicast | IPv4 IGMP v1/v2/v3 snooping IPv4 Querier mode support IPv6 MLD v1/v2 snooping Multicast VLAN Register (MVR) Up to 1024 |
| Security Functions | |
| Access Control List | Supports Standard and Expanded ACL IP-based ACL/MAC-based ACL Time-based ACL Up to 4K entries |
| Security | Port isolation Supports IP + MAC + port binding Identification and filtering of L2/L3/L4 based ACL Defend against DOS or TCP attacks Suppression of broadcast, multicast and unknown unicast packet DHCP Snooping, DHCP Option 82/43/60/61/67 Command line authority control based on user levels |
| AAA | TACACS+ and IPv4/IPv6 over RADIUS |
| Authentication | IEEE 802.1x port-based network access control |
| Switch Management Functions | |
| System Configuration | Console, Telnet, Web browser, SNMP v1, v2c |
| Secure Management Interfaces | SSHv2, TLSv1.2, SNMPv3 |
| Management | IPv4 and IPv6 dual stack management User IP security inspection for IPv4/IPv6 SNMP SNMP v1, v2c and v3 SNMP MIB and TRAP SNMP RMON 1, 2, 3, 9 four groups IPv4/IPv6 FTP/TFTP IPv4/IPv6 NTP RADIUS authentication for IPv4/IPv6 Telnet user name and password IPv4/IPv6 SSH The right configuration for users to adopt RADIUS server’s shell management CLI, console, Telnet Security IP safety net management function: avoid unlawful landing at nonrestrictive area Syslog server for IPv4 and IPv6 TACACS+ PLANET Smart Discovery Utility |
| SNMP MIBs | RFC 1213 MIB-II RFC 1215 Internet Engineering Task Force RFC 1271 RMON RFC 1354 IP-Forwarding MIB RFC 1493 Bridge MIB RFC 1643 Ether-like MIB RFC 1907 SNMP v2 RFC 2011 IP/ICMP MIB RFC 2012 TCP MIB RFC 2013 UDP MIB RFC 2096 IP forward MIB RFC 2233 if MIB RFC 2452 TCP6 MIB RFC 2454 UDP6 MIB RFC 2465 IPv6 MIB RFC 2466 ICMP6 MIB RFC 2573 SNMP v3 notify RFC 2574 SNMP v3 vacm RFC 2674 Bridge MIB Extensions (IEEE 802.1Q MIB) RFC 2674 Bridge MIB Extensions (IEEE 802.1P MIB) |
| Standard Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z Gigabit 1000BASE-SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3bz Gigabit 2.5G, 5GBASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1ag CFM IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X port authentication network control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet PLUS RFC 768 UDP RFC 783 TFTP RFC 793 TCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 1058 RIP v1 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
| Environment | |
| Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 90% (non-condensing) |
| Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 90% (non-condensing) |
