GS-5220-8UP2T2X
L3 8-Port 10/100/1000T 75W, PoE 802.3bt + 2-Port 10/100/1000T + 2-Port 10G SFP+ Managed Switch (240W PoE Budget, ERPS Ring, ONVIF, Cybersecurity features, Hardware Layer3 OSPFv2 and IPv4/IPv6 Static Routing)
- Applicazioni
- SPECIFICHE
- DOWNLOAD
Descrizione
PLANET GS-5220-8UP2T2X è uno Switch Gigabit managed IPv4/IPv6, dotato di 8 porte PoE++ 10/100/1000BASE-T, 2 porte in rame Gigabit aggiuntive e altri 2 slot SFP+ 1/10 Gigabit BASE-X. Ciascuna delle otto porte Gigabit fornisce 75 watt su cavo UTP a 4-coppie, per una potenza complessiva di 240 watt. Le due porte 10G SFP+ supportano transceiver 10GBASE-SR/LR o 1000BASE-SX/LX, permettendo all’amministratore di rete si scegliere il modulo SFP/SFP+ in base alla distanza o velocità di trasmissione richiesta per estendere la rete in modo efficiente.
Supporta la tecnologia ad anello ridondante e dispone di una forte capacità di auto-recupero per evitare interruzioni del servizio e intrusioni esterne. Incorpora, inoltre, la tecnologia avanzata ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) e la funzione Spanning Tree Protocol (802.1w RSTP) nella rete del cliente, potenziando l’affidabilità del sistema e il tempo di funzionamento in ambienti ostili. In una rete ad anello semplice, il tempo di recupero del collegamento può arrivare ad essere inferiore a 50ms.
Lo switch può essere configurato per monitorare, in tempo reale, lo stato del PD collegato, tramite comando ping. Nel caso in cui il PD smetta di funzionare e di rispondere, lo switch riprenderà l’alimentazione della porta PoE e riporterà il PD in funzione, aumentando così l’affidabilità della rete e riducendo l’onere di gestione dell’amministratore. Inoltre, implementa il riavvio programmato dei PD collegati, riducendo la possibilità di arresto anomalo a causa di overflow del buffer.
Sicurezza avanzata
Lo switch offre un elenco completo di controllo degli accessi (ACL) da livello 2 a livello 4 per garantire la sicurezza all’edge. Può essere utilizzato per limitare l’accesso alla rete negando i pacchetti in base all’indirizzo IP di origine e di destinazione, al numero di porta TCP /UDP o a definite applicazioni di rete. Le funzioni di protezione comprendono anche l’autenticazione 802.1x Port-based e MAC-based.Con la funzione VLAN privata , è possibile impedire la comunicazione tra le porte edge per garantire la privacy dell’utente. Lo switch supporta anche le funzioni snooping DHCP , IP Source Guard e Dynamic ARP Inspection per impedire l’IP snooping e scartare i pacchetti ARP con indirizzo MAC non valido; l’amministratore di rete può quindi costruire reti aziendali altamente sicure con tempi e sforzi notevolmente inferiori rispetto al passato .
Gestione sicura ed intuitiva
Al fine di una gestione efficiente, GS-5220-8UP2T2X è dotato di interfacce di gestione console, web e SNMP. Con l’interfaccia di gestione web integrata, lo switch permette una gestione e configurazione platform independent, facile da usare; supporta SNMP e può essere gestito tramite qualsiasi software di gestione basato sul protocollo SNMP v1 o v2 standard; presenta comandi Cisco-like tramite Telnet o porta console; permette una gestione remota sicura con il supporto della connessione SSH, SSL e SNMPv3 che possono crittografare il contenuto del pacchetto ad ogni sessione.
Meccanismo di diagnostica intelligente SFP
GS-5220-8UP2T2X supporta la funzione SFP-DDM ( Digital Diagnostic Monitor) che consente all’amministratore di rete di monitorare facilmente i parametri dei moduli SFP in tempo reale, quali la potenza ottica di uscita e di ingresso, la temperatura, la corrente di polarizzazione laser e la tensione di alimentazione del ricetrasmettitore.
Applicazioni Layer 3 VLAN Static Routing e PoE
GS-5220-8UP2T2X integra robusti protocolli di instradamento Layer 3, garantendo un routing affidabile tra VLAN e segmenti di rete. I protocolli di routing possono essere applicati mediante interfaccia VLAN con fino a 128 voci di routing.
Con 8 porte Gigabit PoE ++ e interfaccia di alimentazione in linea, permette di costruire una rete di alimentazione controllata centralmente, condivisa da AP Gigabit wireless, sistema telefonico IP o gruppo di telecamere IP mega-pixel. Questo switch è sicuramente una soluzione ideale per le aziende, permettendo di abbassare efficacemente i costi di installazione.
Soluzione Hotspot Wi-Fi PoE con infrastruttura di rete estesa per spazi pubblici
Dotato di design non bloccante, dimensioni desktop e moduli in fibra ottica SFP, lo switch consente una infrastruttura di rete più flessibile e ad un costo inferiore; può costruire facilmente un’autenticazione di rete su controller LAN wireless per le aziende; ad esempio, può funzionare con il controller wireless e il server RADIUS per garantire una sicurezza totale per l’autenticazione dell’utente wireless con gli AP alimentati.

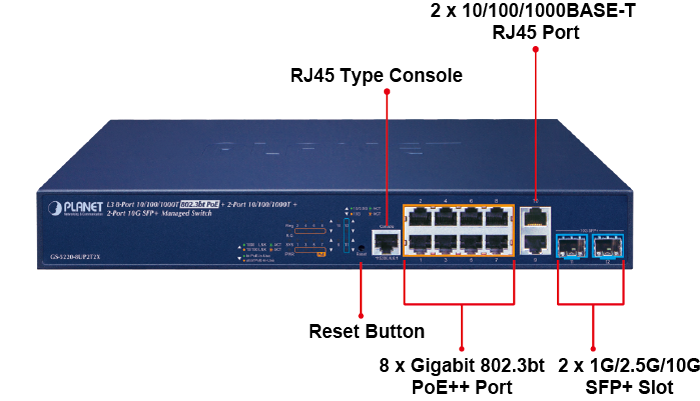

| Hardware Specifications | |
|---|---|
| Copper Ports | 10 x 10/100/1000BASE-T RJ45 Auto-MDI/MDI-X interface with Port-1 to Port-10 |
| SFP/mini-GBIC Slots | 2 x 1/10G BASE-X SFP interfaces with Port-11 to Port-12 |
| PoE Injector Port | 8 ports with 802.3bt/at/af PoE injector function with Port-1 to Port-8 |
| Console | 1 x RJ45 serial port (115200 , 8, N, 1) |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 60Gbps/non-blocking |
| Throughput | 44.642Mpps@ 64Bytes packet |
| Address Table | 16K entries, automatic source address learning and aging |
| Shared Data Buffer | 16Mbits |
| Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
| Jumbo Frame | 9KB |
| Reset Button | < 5 sec: System reboot > 5 sec: Factory default |
| LED |
System: Fan Alert ( Red ), Ring (Green), SYS (Green), PWR (Green) 10/100/1000BASE-T RJ45 Interfaces (Port 1 to Port 10): 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Orange) 802.3bt PoE-in-Use (Green) (Port 1 to Port 8) 802.3at/af PoE-in-Use (Orange) (Port 1 to Port 8) 1/10G Mbps SFP Interfaces (Port 11 to Port 12): 1G LNK/ACT (Green) 10G Mbps (Orange) |
| Power Requirements | 100~240V AC, 50/60Hz |
| Power Consumption (Full Loading) | 258 watts/880BTU (max.) |
| ESD Protection | 6KV DC |
| Dimensions (W x D x H) | 330 x 200 x 43.5 mm, 1U height |
| Weight | 2kg |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3af/802.3at/802.3bt Ultra PoE PSE |
| PoE Power Supply Type | End-span/Mid-span/UPoE |
| PoE Power Output | Per port 52V DC, max. 72 watts |
| Power Pin Assignment | End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) |
| PoE Power Budget | 240 watts (max.) @ 25 degrees C 200 watts (max.) @ 50 degrees C |
| PoE Ability | PD @ 7 watts: 8 units PD @ 15.4 watts: 8 units PD @ 30.8 watts: 8 units PD @ 60 watts: 4 units |
| Layer 2 Management Functions | |
| Basic Management Interfaces | Console , Web browser, SNMP v1, v2c |
| Secure Management Interfaces | SSH, SSL, SNMP v3 |
| ONVIF | ONVIF device discovery ONVIF device monitoring Floor Map |
| Port Configuration | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow Control disable/enable |
| Port Status | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Port Mirroring | TX/RX/Both Many-to-1 monitor |
| VLAN | 802.1Q tagged based VLAN, up to 255 VLAN groups Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP Up to 255 VLAN groups, out of 4094 VLAN IDs |
| Link Aggregation | IEEE 802.3ad LACP/Static Trunk Supports 6 trunk groups with 4 ports per trunk |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching – Port number – 802.1p priority – 802.1Q VLAN tag – DSCP/TOS field in IP packet |
| IGMP Snooping | IGMP (v1/v2/v3) Snooping, up to 255 multicast groups IGMP Querier mode support |
| MLD Snooping | MLD (v1/v2) Snooping, up to 255 multicast groups MLD Querier mode support |
| Access Control List | IP-based ACL/MAC-based ACL Up to 256 entries |
| Bandwidth Control | Per port bandwidth control Ingress: 10Kbps~13000Mbps Egress: 10Kbps~13000Mbps |
| SNMP MIBs | RFC 1213 MIB-II RFC 2863 IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Layer 3 Functions | |
| IP Interfaces | Max. 128 VLAN interfaces |
| Routing Table | Max. 128 routing entries |
| Routing Protocols | IPv4 OSPFv2 IPv4 hardware static routing IPv6 hardware static routing |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z 1000BASE-SX/LX IEEE 802.3ab 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-pair Power over Ethernet RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 RFC 2328 OSPF v2 |
| Environments | |
| Operating | Temperature: 0 ~ 50 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
| Storage | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
